ホームズ君「常時微動計測システム」 常時微動計測の流れ

  • 各項目の時間(分)は目安です。計測システムの準備、片付けの時間は含まれておりません。
  • 画面・帳票はイメージです。実際の製品とは異なる場合があります。

1.常時微動計測 (5分)

建物2階のほぼ中央部分と玄関(土間部分)に加速度センサーを設置します。2つの加速度センサーとADコンバータ、ノートPCを接続して常時微動を計測します。

建物2階のほぼ中央部分と玄関(土間部分)に加速度センサーを設置
■計測場所
2階床面(中央部分)
1階玄関(土間部分)
建物2階のほぼ中央部分に加速度センサーを設置
玄関(土間部分)に加速度センサーを設置
2階床面(中央部分)
1階玄関(土間部分)

2.ねじれ振動計測 (5分)

建物2階の両端に加速度センサーを設置して、計測を行います。この計測によって建物にねじれが発生しているかを確認します。

ねじれ振動計測
■計測場所
2階両端
ねじれ振動計測
ねじれ振動計測
2階端部
2階端部

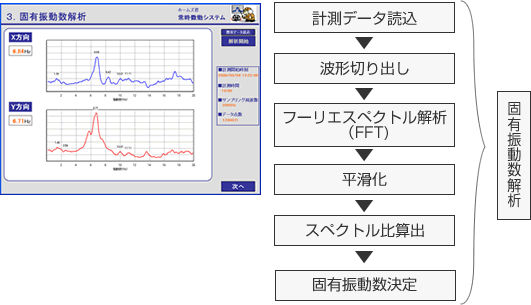

3.計測データ解析 (10分)

計測したデータを基に、固有振動数を解析します。専用の計測ソフトを使って解析するので、難しい操作や計算は不要です。その場で解析結果を出すことができます。

4.計測結果レポートを作成 (10分)

常時微動計測の結果として「常時微動計測レポート」を出力します。入力した建物概要と固有振動数の解析結果を出力できます。
